Размер сопла и таблица подбора под материал
Маркировка сопла содержит два параметра: угол распыла и диаметр дюзы в тысячных долях дюйма. На сопле 517 первая цифра — угол 50° (умножаем на 10), вторые две — диаметр 0,017 дюйма. Угол задаёт ширину факела: для покраски потолка и стен берём 50–60°, для узких конструкций — 20–30°. Диаметр дюзы определяет расход и толщину мокрого слоя.
Жиклёр подбираем под вязкость материала. Жидкие составы — морилки, лаки, пропитки — проходят через 0,011–0,013 дюйма (211–313). Акриловые и вододисперсионные краски средней вязкости требуют 0,015–0,017 дюйма (415–517). Густые грунты и фасадные краски — от 0,019 (619–625). Универсального сопла нет: мелкий жиклёр на густом составе забивается и даёт пульсацию факела, крупная дюза на жидком лаке — перерасход и потёки.
Как размер сопла влияет на расход
Расход жёстко привязан к диаметру. Увеличение дюзы на 0,002 дюйма поднимает расход краски на 1 м² на 30–40%. Сопло 517 выдаёт ориентировочно 1,0–1,2 л/мин, 619 — 1,5–1,8 л/мин (уточняйте по паспорту материала). Чем выше расход, тем толще слой за проход: на крупных площадях это ускоряет работу, но на вертикалях толстый слой течёт. Оптимальное давление — 150–200 бар на выходе из сопла; падение давления сужает факел, слой ложится неравномерно.
Износ сопла меняет реальный диаметр дюзы: жиклёр расширяется от абразива, расход растёт, форма факела разрушается. Главный признак — увеличение ширины факела на 20–25% от номинала. Меняем сопло, не дожидаясь критической выработки. Фильтр тонкой очистки в пистолете продлевает ресурс сопла в полтора-два раза. Посадочный размер должен совпадать с системой пистолета: Graco RAC X, Wagner TradeTip, Titan SC.
| Материал | Сопло | Диаметр дюзы, дюйм | Угол |
|---|---|---|---|
| Морилки, лаки, пропитки | 211–313 | 0,011–0,013 | 20–30° |
| Жидкие грунтовки | 311–413 | 0,011–0,013 | 30–40° |
| Акриловые краски для стен | 515–517 | 0,015–0,017 | 50° |
| Латексные, вододисперсионные | 517–619 | 0,017–0,019 | 50–60° |
| Густые грунты, фасадные | 619–621 | 0,019–0,021 | 60° |
| Шпатлёвки, мастики | 623–625 | 0,023–0,025 | 60° |
Давление и угол распыла под конкретную задачу

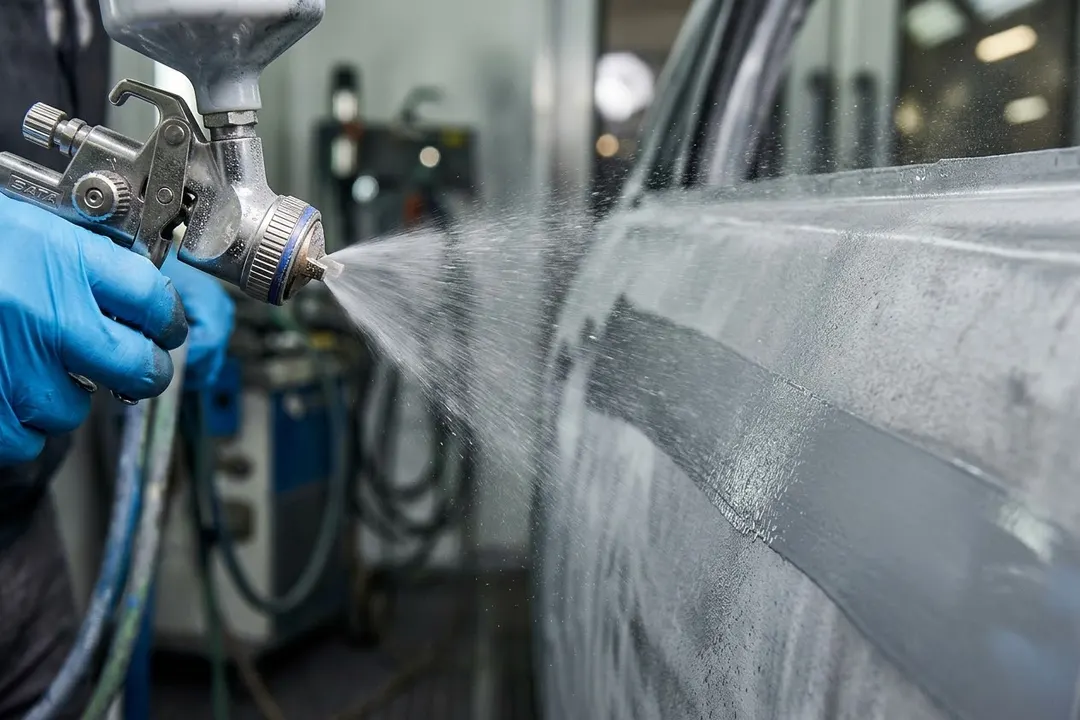

При выборе сопла отталкиваемся от вязкости материала и типа поверхности. Диаметр дюзы определяет, сколько краски пройдёт за единицу времени, угол распыла задаёт ширину факела. Давление на плунжерном насосе регулируем так, чтобы факел был ровным, без «пальцев» и подтёков по краям. Занижено — слой ложится полосами; завышено — туман и перерасход.
Как подобрать угол под стены, потолок и фасад
Для потолка удобнее узкий факел — 20–40°: широкий даёт непредсказуемый разлёт, а при работе над головой это критично. При покраске потолка используем сопла 311–413 — слой тонкий, перехлёст контролируемый.

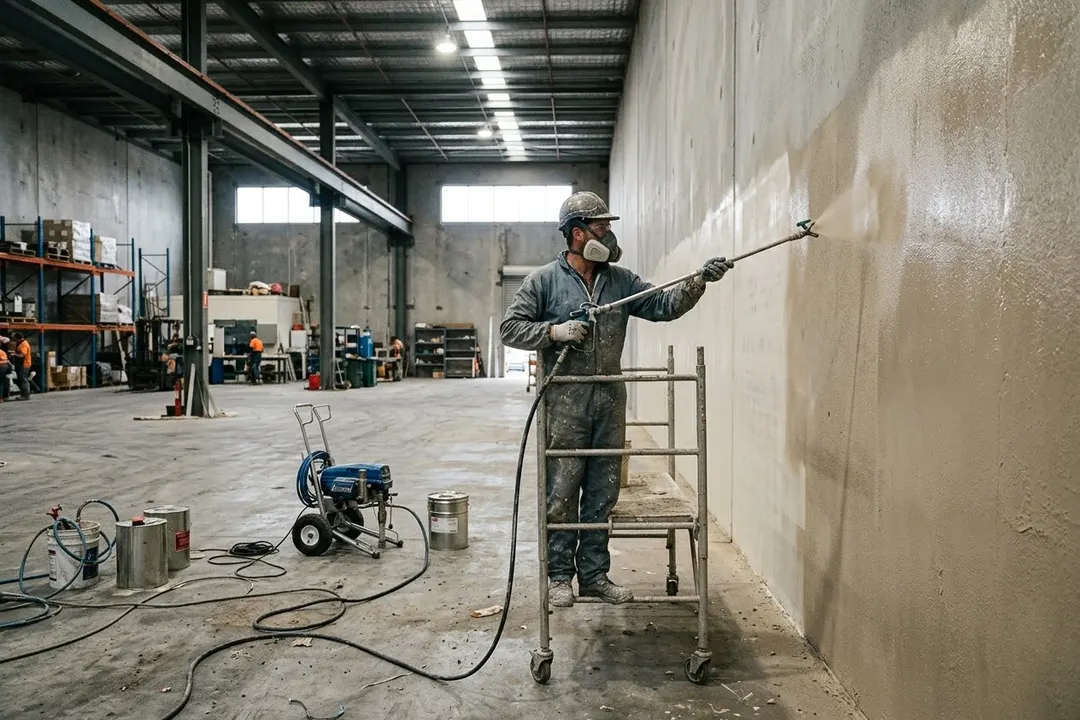

На стены идём с углом 50–60° — производительность выше, полос меньше. Для акрила и латекса ставим сопло 517 или 619; при покраске квартиры краскопультом этого хватает для ровного укрывистого слоя без повторного прохода.
Фасад и текстурные покрытия требуют максимальной подачи: угол 60°, диаметр дюзы 0,021–0,027 дюйма, давление 180–220 бар. Здесь нужен износостойкий канал — керамика или карбид. На больших объёмах покраски склада или фасада износ заметен уже через 200–300 литров: факел начинает «плевать», расход растёт. Меняем по факту, не дожидаясь брака.
| Тип краски | Диаметр сопла (дюйм) | Угол распыла | Давление (бар) | Пример маркировки |
|---|---|---|---|---|
| Лаки, морилки, пропитки | 0,011–0,013 | 20–40° | 70–100 | 311, 413 |
| Эмали, алкидные краски | 0,013–0,015 | 30–50° | 100–130 | 515, 417 |
| Акриловые, латексные (стены) | 0,015–0,019 | 50–60° | 130–170 | 517, 619 |
| Густые акриловые, шпатлёвки | 0,019–0,023 | 50–60° | 170–200 | 621, 625 |
| Фасадные, текстурные | 0,021–0,027 | 60° | 180–220 | 625, 629 |
Таблица выше — ориентир. Реальные настройки корректируем по паспорту материала и состоянию плунжерного насоса: изношенный насос не держит номинал, давление проседает, факел сужается. Работаем на аппаратах с системой Graco RAC X — замена жиклёра занимает меньше минуты, пистолет при этом не разбираем.
Где купить сопло и на что смотреть
Заказываем сопла через дилеров Graco и Wagner. На маркетплейсах берём с осторожностью: у оригинала Graco RAC X маркировка выбита на корпусе, у реплики — наклеена или криво нанесена краской.
Ключевые параметры — диаметр дюзы и угол факела. Диаметр подбираем под фракцию наполнителя: грунтовки — 0,015–0,017″, эмали — 0,011–0,013″, шпатлёвки — от 0,019″. Ошибка с диаметром критична: маленький жиклёр создаёт пиковое давление и перегружает плунжерный насос, большой заливает поверхность и завышает расход краски на 1 м².
Оригинальное сопло или аналог
На покраску квартиры и потолков ставим только оригинальные жиклёры Graco RAC X или Wagner TradeTip — ресурс 150–250 литров вододисперсионки. Аналог с дешёвой вставкой теряет форму факела через 50–80 литров. Износ диагностируем по факелу: вместо ровного овала появляется «палец» или разрыв.
Аналоги ставим на черновые слои и грунты — и только с карбид-вольфрамовым сердечником: сталь истирается за смену. Если сопло забивается чаще раза в смену — проблема в процеживании краски, а не в дюзе.
Какое сопло выбрать для покраски стен
Для стен под водно-дисперсионные краски берём угол 40–60° и диаметр дюзы 0,015–0,021 дюйма (517, 519, 621). Узкий факел 20–30° оставляет полосы на больших плоскостях. На латексе и акриле работаем 517-м: факел 250–300 мм, слой ложится ровно. Густые составы требуют 519 или 521, для грунтовок и пропиток достаточно 515. Универсальный вариант на первые объекты — 517 с керамическим седлом.
Какое давление выставить для покраски стен
Начинаем со 120–140 бар и поднимаем, пока факел не станет равномерным, без «пальцев» и полос по краям. Рабочий диапазон для стен — 150–180 бар. Выше 200 бар задираем только на густых или холодных составах: растёт туман, перерасход и износ сопла. Если факел рвётся на 160 бар — проверяем фильтр или разбавляем материал по паспорту.
Через сколько менять сопло
Керамическое сопло ходит 200–400 литров на водно-дисперсионных красках, на наполненных составах и шпатлёвках износ ускоряется вдвое. Признаки замены: факел смещается в сторону, расход вырос, полосы на поверхности. Проверяем просто: льём воду — если пятно контакта размытое, а не овальное, сопло под замену. В кофре всегда лежит запасное.
